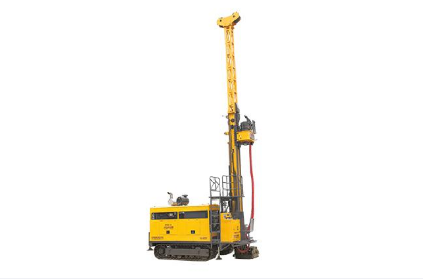

液压泵组、主阀、液压马达均选用国际品牌纯进口件动力头给进，提升采用油缸链条倍速结构、长给进行程;动力头离开孔口方式分翻转式或平移式;主轴回转采用双马达驱动闭式回路;2档机械变速箱辅以液压无级调速;桅杆用油缸起落，可滑移触地，可折叠;液压系统采用负载敏感控制;钢覆带自行行走;配有高位工作台和孔口工作台:配有液压支腿、上下导正装置:孔口配有液压夹持器，可选配数字化仪表监控系统。
|
项目
|
公制
|
英制
|
|
钻孔深度
|
BQ钻杆
φ55.6mm
|
2000m
|
6561ft
|
|
NQ钻杆
Φ69.9mm
|
1600m
|
5249ft
|
|
HQ钻杆
φ88.9mm
|
1300m
|
4265ft
|
|
PQ钻杆
Φ114.3mm
|
1000m
|
3280ft
|
|
动力头能力
|
转速
|
0～134～360r/min
|
0～134～360rpm
|
|
0～430～1100r/min
|
0～430～1100rpm
|
|
扭矩
134r/min时
|
6400N·m
|
4736ibft
|
|
立轴通孔直径
|
121mm
|
4.76in
|
|
起拔力
|
220kN
|
48400ibf
|
|
给进力
|
110kN
|
24200ibf
|
|
柴油机
6CTA8.3-C240
|
额定功率
|
179kW
|
239hp
|
|
额定转速
|
2200r/min
|
2200rpm
|
|
液压泵
|
大泵
90系100
|
调定压力
|
32MPa
|
4646psi
|
|
流量
|
200L/min
|
52.63gprm
|
|
中泵
45系60
|
调定压力
|
28MPa
|
4065psi
|
|
流量
|
120L/min
|
31.57gprm
|
|
小泵
45系60
|
调定压力
|
28MPa
|
4065psi
|
|
流量
|
120L/min
|
31.57gprm
|
|
侧前泵
12.5
|
调定压力
|
20MPa
|
2904psi
|
|
流量
|
25L/min
|
6.57gprm
|
|
侧后泵
04
|
调定压力
|
5MPa
|
726psi
|
|
流量
|
8L/min
|
2.1gprm
|
|
桅杆
|
总高度
|
11.2m
|
37.74ft
|
|
调整角度
|
0～90°
|
0～90°
|
|
钻进角度
|
45～90°
|
45～90°
|
|
给进行程
|
3800mm
|
12.46ft
|
|
桅杆滑移行程
|
1100mm
|
3.6ft
|
|
下夹持器
|
夹持范围
|
55.5～117.5mm
|
2.18～4.62in
|
|
通孔直径
|
154mm
|
6.06in
|
|
主卷扬机
|
单绳提升力
第1层
|
120kN
|
26400ibf
|
|
提升速度
|
44m/min
|
144ft/min
|
|
钢丝绳直径
|
22mm
|
0.86in
|
|
钢丝绳长度
|
60m
|
196.85ft
|
|
副卷扬机
|
单绳提升力
第1层
|
15kN
|
3300ibf
|
|
提升速度
|
100m/min
|
328ft/min
|
|
钢丝绳直径
|
6mm
|
0.23in
|
|
钢丝绳长度
|
2000m
|
6561ft
|
|
泥浆泵
|
排量
2.5MPa时
|
320L/min
|
84.21gprm
|
|
压力
52L/min时
|
8MPa
|
1161psi
|
|
行走速度
|
2km/h
|
1.24mile/h
|
|
爬坡能力
|
30°
|
30°
|
|
接地比压
|
0.14MPa
|
20psi
|
|
主机重量
|
14t
|
30864ib
|
|
外形尺寸
(长×宽×高)
|
工作尺寸
|
4800×2420×11200mm
|
15.74×7.93×36.74ft
|
|
运输尺寸
|
6250×2240×2750mm
|
20.50×7.34×9.02ft
|
