产品简介

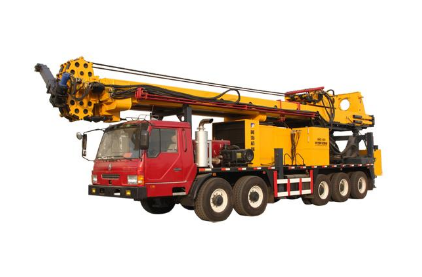

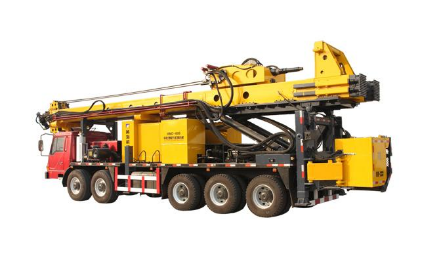

HMC-800型车载式煤层气多功能钻机是我公司40余年来在钻孔机械研发、生产制造、实践的基础上，根据国内煤层气勘测开采的特点并结合国外煤层气开采的 经验、理念研制的全液压车载煤层气钻机。 该钻机主要应用于煤层气开采、浅层石油、天然气的钻探、石油井的修井、地热水井施工、并满足国内超深孔的勘测钻进需要，也可用于工程抢险、矿山通风孔、排水管道的施工。
技术特点
1.主机采用全液压驱动、汽车专用底盘、通过能力强、移动迅速方便、运输成本低。
2.钻臂采用桅杆顶升钢丝绳倍速机构，结构简洁，缩短了运输长度，增大了工作行程，动力头行程达15米，方便各种工艺施工。
3.动力头采用可翘式结构， 翘升角度85°，方便钻杆的退卸。
4.钻机回转采用低速大扭矩马达驱动，运行效率高， 扭矩可达20 KN?m， 转速170r/min，并且可以根据用户工艺需求配置不同参数的动力头。
性能参数
| 1 |
专用汽车底盘 |
型号 |
WS5545H |
| 2 |
驱动型式 |
10X6 |
| 3 |
驱动功率 |
276Kw |
| 4 |
动力头 |
扭矩/转速 |
20KN·m/ 85rpm |
| 10KN·m/ 170rpm |
| 前倾摆角 |
0-85° |
| 行程 |
15m |
| 通孔直径 |
75mm |
| 5 |
给进系统 |
提升力/提升速度 |
800kN/ 22m/min |
| 给进力/给进速度 |
160kN/ 55m/min |
| 6 |
钻进能力（参考） |
钻杆直径/钻进深度 |
φ89/ 3200m |
| φ114/ 2200m |
| φ127/ 1600m |
| 回转直径 |
800mm |
| 7 |
辅助绞车 |
提升力 |
40kN |
| 8 |
柴油机 |
型号 |
KTA19-P700 |
| 功率/转速 |
522KW/1800rpm |
| 9 |
液压系统 |
形式 |
开式 |
| 排量 |
2x130+2x100+2x60 |
| 压力 |
32MPa |
| 10 |
工作高度 |
|
22m |
| |
13.8m |
| 11 |
行驶能力 |
爬坡角度 |
30° |
| 行驶 速度 |
70km/h |
| 12 |
运输尺寸 |
长/宽/高 |
13800x2850x4250mm |
| 13 |
整机总重量 |
|
54t |
