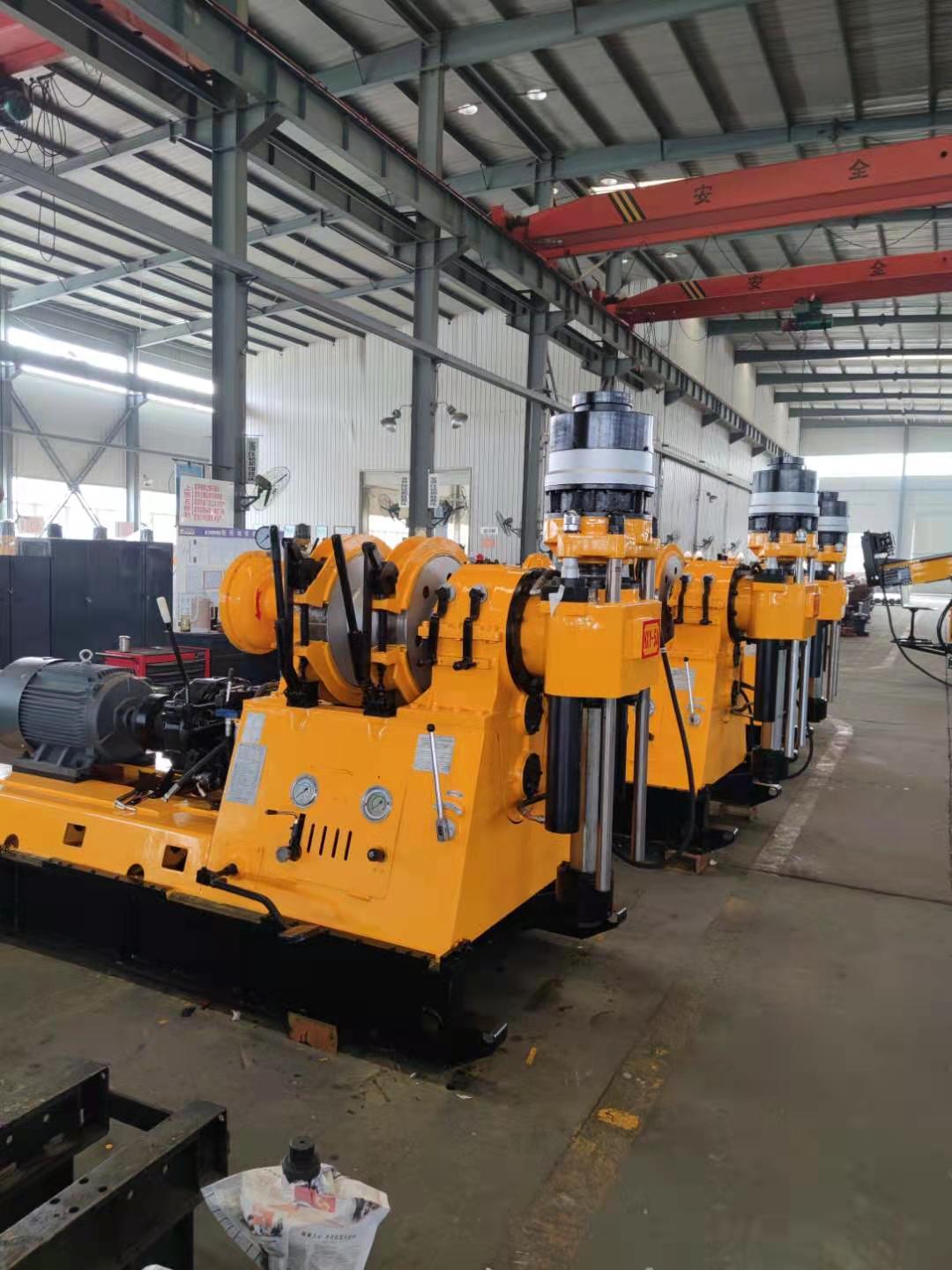

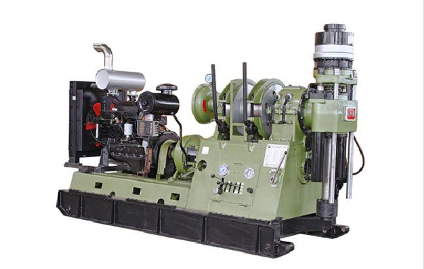

产品简介
HXY-5A型岩心钻机可用于斜、直孔钻进。具有结构简单紧凑、布局合理、重量适中、拆卸方便、转速范围宽等优点。钻机配有水刹车,卷扬能力大,提升制动低位操作方便。
技术特点
1.钻机具有较多的转速级数(8级)和合理的转速范围,低速扭矩大。因此该钻机的工艺适应性较强,使用范围较广,既适合小口径金刚石岩心钻进,也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
2.钻机重量较轻,可拆性较好,钻机可分解成十一个组成部件,便于搬迁,宜于山区作业。
3.结构简单,布局合理,便于维护、保养和修理。
4.钻机具有两个反转转速,方便事故处理。
5.钻机重心低、固定牢靠、移车平稳,高速钻进时稳定性好。
6.仪表齐全,方便各种钻进参数的观测。
7.操作手柄集中、操纵方便、简单灵活。
8.泥浆泵独立驱动,动力配置和机场布置比较灵活。
9.根据用户需要可配置圆形卡瓦,直接夹持绳索钻杆钻进,省去主动钻杆。
10.液压系统配有手摇油泵,当动力机不能工作时,仍可用手摇油泵向给进油缸输送压力油,起出孔内钻具,避免埋钻事故。
11.卷扬机配有水刹车,深孔钻进时,确保下钻平稳安全。
性能参数
HXY-5A参数(配綦江变速箱)
1.基本参数
|
钻孔深度
|
1800m(Φ42mm普通钻杆)
|
800m(Φ73mm普通钻杆)
|
1800m(BQ钻杆)
|
1500m(NQ钻杆)
|
立轴回转角度
|
0~360°
|
外形尺寸(长×宽×高)
|
3500×1300×2175mm(配电动机)
|
3700×1300×2175mm(配柴油机)
|
钻机重量(不含动力)
|
3420kg
|
2.回转器(配55kW,1480r/min动力机时)
|
立轴转速
|
正转低速
|
98;166;253;340r/min
|
正转高速
|
359;574;876;1244r/min
|
反转低速
|
69r/min
|
反转高速
|
238r/min
|
立轴行程
|
600mm
|
立轴 提升力
|
138.5kN
|
立轴 加压力
|
93kN
|
立轴 回转扭矩
|
5361N·m
|
立轴通孔直径
|
92mm
|
3.卷扬机(配55kW,1480r/min动力机时)
|
单绳 提升能力( 层)
|
60kN
|
钢丝绳直径
|
18.5mm
|
卷筒容绳量
|
120m
|
4.移车装置
|
移动油缸行程
|
600mm
|
5.液压系统
|
系统设定工作压力
|
8MPa
|
齿轮油泵排量
|
20+16ml/r
|
6.钻机动力
|
型号
|
Y2-250M-4电动机
|
YC6B135Z-D20柴油机
|
功率
|
55kW
|
84kW
|
转速
|
1480r/min
|
1500r/min
|
HXY-5A参数(配临沂变速箱)
1.基本参数
|
钻孔深度
|
1800m(Φ42mm普通钻杆)
|
800m(Φ73mm普通钻杆)
|
1800m(BQ钻杆)
|
1500m(NQ钻杆)
|
立轴回转角度
|
0~360°
|
外形尺寸(长×宽×高)
|
3500×1300×2175mm(配电动机)
|
3700×1300×2175mm(配柴油机)
|
钻机重量(不含动力)
|
3420kg
|
2.回转器(配55kW,1480r/min动力机时)
|
立轴转速
|
正转低速
|
102;170;245;355r/min
|
正转高速
|
395;590;850;1243r/min
|
反转低速
|
84r/min
|
反转高速
|
292r/min
|
立轴行程
|
600mm
|
立轴 提升力
|
138.5kN
|
立轴 加压力
|
93kN
|
立轴 回转扭矩
|
5112N·m
|
立轴通孔直径
|
92mm
|
3.卷扬机(配55kW,1480r/min动力机时)
|
单绳 提升能力
|
60kN
|
钢丝绳直径
|
18.5mm
|
卷筒容绳量
|
120m
|
4.移车装置
|
移动油缸行程
|
600mm
|
5.液压系统
|
系统设定工作压力
|
8MPa
|
齿轮油泵排量
|
20+16ml/r
|
6.钻机动力
|
型号
|
Y250M-4电动机
|
YC6B135Z-D20柴油机
|
功率
|
55kW
|
85kW
|
转速
|
1480r/min
|
1500r/min
|
